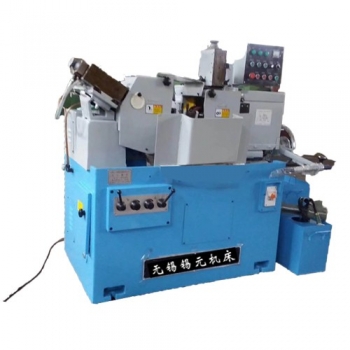

MT1040A無心磨床
- 產品分類：MT1040A無心磨床
- 產品標簽：無心磨床
- 瀏覽次數：已有4198位客戶關注
- 聯系方式：18951585613
機床主要特點
●無心磨床機床采用砂輪架固定.導輪架移動布局;
●砂輪為懸臂式結構，砂輪主軸采用多片式長軸瓦動壓油膜軸承;
●導輪為懸臂式結構,導輪主軸前端采用整體1:30錐體滑動軸承，后端采用高精度滾動軸承;
●導輪架進給采用燕尾形滾針導軌，進給用差動絲桿:
●導輪架調速采用交流變頻調速;
●機床配備切入機構;.
●托架安裝面采用T型槽定位
主要用途及適用范圍
主要用來對各種圈類.軸類零件的圓柱面進行通磨。對各種階梯、錐形和圓形旋轉面進行半自動切入磨削。
機床安裝位置圖
主要規格與參數
|
磨削直徑：通磨 |
φ2~φ40 |
|
切入磨 |
φ7~φ40 |
|
更大磨削長度：通磨 |
140mm |
|
切入磨 |
120mm |
|
磨削輪規格 |
PSA350x125x127mm |
|
導輪規格 |
PSA250x125x75mm |
|
磨削輪轉速 |
1870r/min |
|
導輪轉速 |
10~180r/min(stepless) |
|
導輪回轉角度：垂直面內 |
-2°~+5° |
|
水平面內 |
0°~+3° |
|
進給手輪每格進給量 |
0.002mm |
|
修整器每格進給量 |
0.01mm |
|
砂輪中心連線至托架底面距離 |
190mm |
|
砂輪中心連線至地面距離 |
985mm |
|
機床電機總功率 |
9kw |
|
磨削輪電機功率 |
7.5kw |
|
機床使用電源 |
3N-50Hz 380V |
|
機床外形尺寸（長x寬X高） |
1550x1300x1400mm |
|
機床重量 |
2000kg |
|
磨削精度：圓度 |
2μm |
|
圓柱度 |
3μm |
|
粗糙度 |
Ra0.32 |
